חיתוך יישום:
זכוכית לבניין, זכוכית לרכב, זכוכית רקיקת זכוכית, זכוכית דקורטיבית, זכוכית מצופה זכוכית ארון, זכוכית מכשיר ביתי, זכוכית סולארית, זכוכית מטבח, זכוכית אמבטיה, עדשות, זכוכית מלאכה, זכוכית מראה ופעולות חיתוך זכוכית אחרות.
מערכת חיתוך:

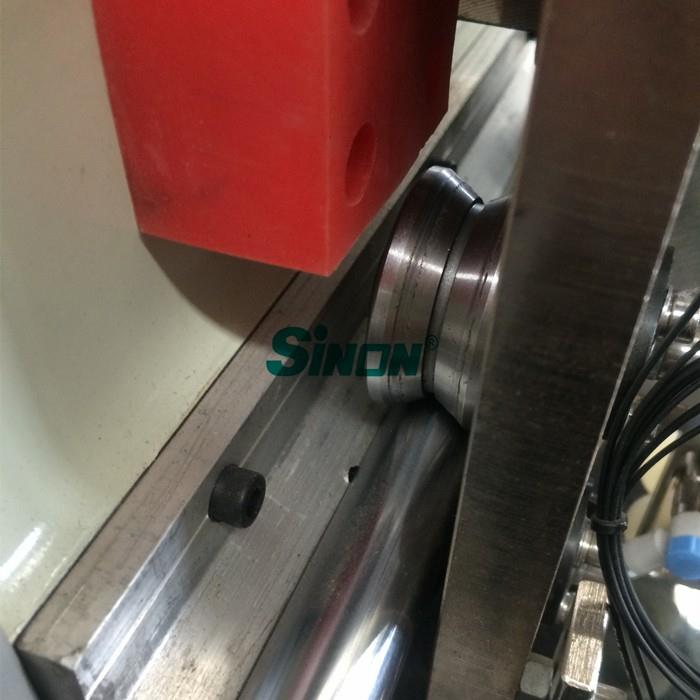

1. חלק מכני
א, לוחית טבלה: לוח אש ועמיד במים ברמה גבוהה
b, מתלה / רכבת: יפן KHK
ג, חלק פנאומטי: SMC
D, גלגל חיתוך ומחזיק: מיובא, גרמניה Bohle
e, לוח שולחן: לבד שחור עם לוח HDF
f, תמיכת גלגלים: פנאומטי / קפיץ בשילוב
2. חלק חשמלי
מערכת: חלונות של מיקרוסופט
b כוח: 380 וולט / 50 הרץ
ג מתג גישה: יפן עומרון
כרטיס בקרה: אמריקה גליל (משחק עם OPTIMA איטליה)
שסתום יחסי אוויר: SMC יפן
3. תוכנה של CNC זכוכית חיתוך מה קין
א, OPTIMA - תוכנת חיתוך ואופטימיזציה מיובאת מאיטליה
יכול להתאים עם מערכת ERP.
הגבלת תנוחת חיתוך
חישוב קיבולת באופן אוטומטי
יותר מאלפיים מסד נתונים בצורת חיתוך. (להיות קל לתפעול)
התאמה עם תוכנת רישום CAD אוטומטית.
b, פונקציית הכיול האוטומטית הופכת להבטיח דיוק חיתוך.
ג, פונקצית בחירת מסלול חיתוך הופכת את הבטיחות לחיתוך הטוב ביותר
מהירות.
ד, התאם את לחץ החיתוך באופן אוטומטי, מהיר, מדויק ויציב.
e, קלט פעולה: מקלדת ועכבר, ממשק סיני ואנגלית.
f, סריקת צורות: סריקת צורה שונה מנקודה לנקודה ואז
העבר לציור CAD.
g, מסד נתונים של צורה: בסיס נתונים זמין לסוגים שונים של צורות.
h, אופטימיזציה של צורות: לשנות גודל, לסובב, להזיז ולשלב בצורה חלקה
במאגר.
i, הגנת ראש חיתוך: פונקצית הגנה מכנית, הימנע מ
אפשרות להתרסקות.
j, חיתוך צורות: חותכים קו ישר וקו מלוכסן וכל אוטומט צורה
k, הגנה מפני נסיעה: הגנה כפולה מכנית וחשמלית
l, התאמת לחץ חיתוך: ניתן להתאים כל לחץ חיתוך.
XNBQ-DGN-4228 | XNBQ-DGN-3826 | XNBQ-DGN-2520 | |
גודל חיתוך מקסימלי | 4200 מ"מ * 2800 מ"מ | 3800 מ"מ * 2600 מ"מ | 2500 מ"מ * 2000 מ"מ |
חיתוך עובי | 2 מ"מ ~ 19 מ"מ | 2 מ"מ ~ 19 מ"מ | 2 מ"מ ~ 19 מ"מ |
מהירות חיתוך | 0-180 מטר / דקה | 0-180 מטר / דקה | 0-180 מטר / דקה |
חיתוך מקביליות | ≤ ± 0.20 מ"מ / 2 מ ' | ≤ ± 0.20 מ"מ / 2 מ ' | ≤ ± 0.20 מ"מ / 2 מ ' |
דיוק באלכסון | ≤ ± 0.20 מ"מ / 2 מ ' | ≤ ± 0.20 מ"מ / 2 מ ' | ≤ ± 0.20 מ"מ / 2 מ ' |
ספק כוח | 380 וולט / 50 הרץ 3P | 380 וולט / 50 הרץ 3P | 380 וולט / 50 הרץ 3P |
כוח קלט | 8KW | 8KW | 8KW |
לחץ אוויר | 0.6MPa | 0.6MPa | 0.6MPa |
ממד | 4700 * 3100 * 1000 מ"מ | 4100 * 2950 * 1000 מ"מ | 2900 * 2400 * 1000 מ"מ |
גובה שולחן עבודה | 900 מ"מ ± 50 מ"מ | 900 מ"מ ± 50 מ"מ | 900 מ"מ ± 50 מ"מ |
מערכת טעינה:
פרמטר טכני
גודל זכוכית טעינה מקסימלית: 4200 מ"מ * 2800 מ"מ, דקות. 1500 * 1500 מ"מ
טוען עובי זכוכית: 3 - 19 מ"מ
מחזור טעינה: 40-90s (מתכוונן)
משקל טעינה: 900 ק"ג
טוען עמוק: 700 מ"מ
כמות זרוע: שלוש
כוס יניקה בזרוע אחת: שלוש
זרוע יחידה עם תנוחה יחידה
2. מכני חלק:
כוס יניקת ואקום: מבנה ספיגה כפול
מנוע מפנה: מנוע CPG של טייוואן
משאבת ואקום: PUXU (סין-גרמניה).
3. חלקים חשמליים
מתמר: דלתא
מתג קירבה: שוויץ ELCO
כבל בקרה: כבלי בקרה מוגנים וגמישים במיוחד
איש קשר: שניידר
חלק פנאומטי: טייוואן איירטק
4. חלקים טכניים
א, זווית הפנייה: מתכווננת, בין 95 ל 98 מעלות.
b, עומק מתלה: מנגנון נשלף מוט חיבור מיוחד, יניקה
כוס לנוע קדימה 150 מ"מ, ועומק המתלה הוא 700 מ"מ שיכול לעמוד
סוגים שונים של מתלה זכוכית.
ג, מערכת אינדוקציה: שתי קבוצות של חיישנים פוטואלקטריים כדי להבטיח
פעולת בטיחות.
ד, מוט רולר: מנגנון נשלף מוט חיבור מיוחד, כדי להבטיח
להרים את הסינכרון ולהפריד את חתיכת הזכוכית בבטחה.
e, מערכת יניקה: הציגה יניקה בשכבה כפולה, ספיגה חזקה.
f, שליטת כוס יניקה: כל כוס יש שסתום אוויר מופרד לשליטה,
בחר את כמות כוס העבודה בקלות ובחופשיות.
ז, מערכת הרמה והעמסה: הרם זכוכית לפני העמסה למקרה שהזכוכית
פגום בגלל הדבקות.
h, מערכת אזעקה: למכונה יש אביזרי אזעקה, יש לה עצמי
מערכת בדיקה וכפתור אזעקה אדום וירוק.
i, מצב פעולה: למכונה יש שני סוגים של שליטה (אוטומציה
j, מסך פעולה: ממשק מסך LCD צבעוני
k, הגדרת פרמטר: ניתן לקבוע את כמות הטעינה וכמות הזכוכית שלה
